Imagen bomba de agua cuma

bombas para agua alta presion cuma modelo KL



CARACTERITICAS DE LAS BOMBAS PARA AGUA CUMA KL

La familia de bombas para agua KL de CUMA comprende una amplia selección de modelos y caballajes versátil por su construcción compacta y robusta. Su versatilidad está presente también en su amplia gama de combinaciones posibles, al poderse suministrar con montaje directo al motor, con transmisión universal, con montaje directo a motor de combustión interna y en kits de ensamble.

La mayor parte de las bombas de la familia KL estarán disponibles con motores de 2 y 4 polos (1,750 y 3,450 rpm) con lo que pueden cubrir un amplio espectro de caudales y presiones. Su diseño las hace requerir moderadas cargas de succión positiva (NPSHr) lo que las hace particularmente prácticas para aplicaciones con succión complicada.





Bombas  para agua centrifugas Industriales KL - Alta Presión Acopladas a Motor Eléctrico
Modelo de la bomba Potencia de HP del Motor Velocidad Rotacion RPM Fases del motor Precio USD + Impuestos Peso Aprox.(Kg) Armazón del Motor Diametro de  Succión Diametro de Descarga Curva de rendimiento
K1L 3 3450 3 Ver Información ·49 182JM 1¼" NPT 1" NPT
5 3 Ver Información 58 184JM
7.5 3 Ver Información 70 213JM
K1¼L 3 3450 3 Ver Información 40 182JM 1½" NPT 1¼" NPT
5 3 Ver Información 50 184JM
7.5 3 Ver Información 68 213JM
10 3 Ver Información 80 215JM
K1½L 5 3450 3 Ver Información 54 184JM 2" NPT 1½" NPT
7.5 3 Ver Información 70 213JM
10 3 Ver Información 80 215JM
15 3 Ver Información 120 254JM
K2L 5 3450 3 Ver Información 53 184JM 2½" NPT 2" NPT
7.5 3 Ver Información 67 213JM
10 3 Ver Información 81 215JM
15 3 Ver Información 105 254JM
K2½L 7.5 3450 3 Ver Información 77 213JM 3" B 2½" B
10 3 Ver Información 88 215JM
15 3 Ver Información 130 254JM
20 3 Ver Información 140 256JM
K3L 10 3450 3 Ver Información 85 215JM 4" B 3" B
15 3 Ver Información 115 254JM
20 3 Ver Información 128 256JM
25 3 Ver Información 175 284JM
30 3 Ver Información 190 286JM
K4L 10 3450 3 Ver Información 190 215JM 5" B 4" B
15 3 Ver Información 120 254JM
20 3 Ver Información 132 256JM
25 3 Ver Información 160 284JM
30 3 Ver Información 200 286JM
40 3 Ver Información 302 324JM
50 3 Ver Información 325 326JM
60 3 Ver Información 380 364JM

NOTAS:

Las conexiones "NPT" son roscadas; las conexiones "B" son bridadas y no se incluyen las contrabridas.

Opción estándar: motor TCCV tipo JM y sello mecánico con caras de Carbón/Cerámica y elastómero de Buna.

El voltaje del motor es 220/440 Volts , 3Fases, 60Hz

Curva de Rendimiento K3L en 1750 RPM

Curva de Rendimiento K4L en 1750 RPM



Modelo Potencia HP Velocidad Rotacion Fases / voltaje No parte Medidas  succion y descarga Precio USD + IVA
K1L-4 1 1750 3 fases/230-460 Volts C11012E 1¼ X 1" $ 660.78 USD
K1L-4 1.5 1750 3 fases/230-460 Volts C11012F 1¼ X 1" $ 691.95 USD
K1¼L-4 1 1750 3 fases/230-460 Volts C11112E 1½  X 1¼”  $ 678.70 USD
K1¼L-4 1.5 1750 3 fases/230-460 Volts C11112F 1½  X 1¼”  $ 720.00 USD
K1¼L-4 2 1750 3 fases/230-460 Volts C11112G 1½  X 1¼”  $ 726.23 USD
K1½L-4 1 1750 3 fases/230-460 Volts C11212E 2 X 1½" $ 739.48 USD
K1½L-4 1.5 1750 3 fases/230-460 Volts C11212F 2 X 1½" $ 755.06 USD
K1½L-4 2 1750 3 fases/230-460 Volts C11212G 2 X 1½" $ 760.52 USD
K2L-4 1 1750 3 fases/230-460 Volts C11312E 2½ X 2" $ 751.95 USD
K2L-4 1.5 1750 3 fases/230-460 Volts C11312F 2½ X 2" $ 767.53 USD
K2L-4 2 1750 3 fases/230-460 Volts C11312G 2½ X 2" $ 772.99 USD
K2L-4 3 1750 3 fases/230-460 Volts C11312H 2½ X 2" $ 840.78 USD
K2½L-4 1.5 1750 3 fases/230-460 Volts C11412F 3 X 2½ " $ 785.45 USD
K2½L-4 2 1750 3 fases/230-460 Volts C11412G 3 X 2½ " $ 839.22 USD
K2½L-4 3 1750 3 fases/230-460 Volts C11412H 3 X 2½ " $ 881.30 USD
K3L-4 3 1750 3 fases/230-460 Volts C11512H 4 X 3" $ 895.32 USD
K3L-4 5 1750 3 fases/230-460 Volts C11512J 4 X 3" $ 921.82 USD
K4L-4 3 1750 3 fases/230-460 Volts C11612H 5 X 4" $ 960.78 USD
K4L-4 5 1750 3 fases/230-460 Volts C11612J 5 X 4" $ 986.49 USD
K4L-4 7.5 1750 3 fases/230-460 Volts C11612K 5 X 4" $ 1'270.91 USD







APLICACIONES



VENTAJAS & BENEFICIOS

MATERIALES

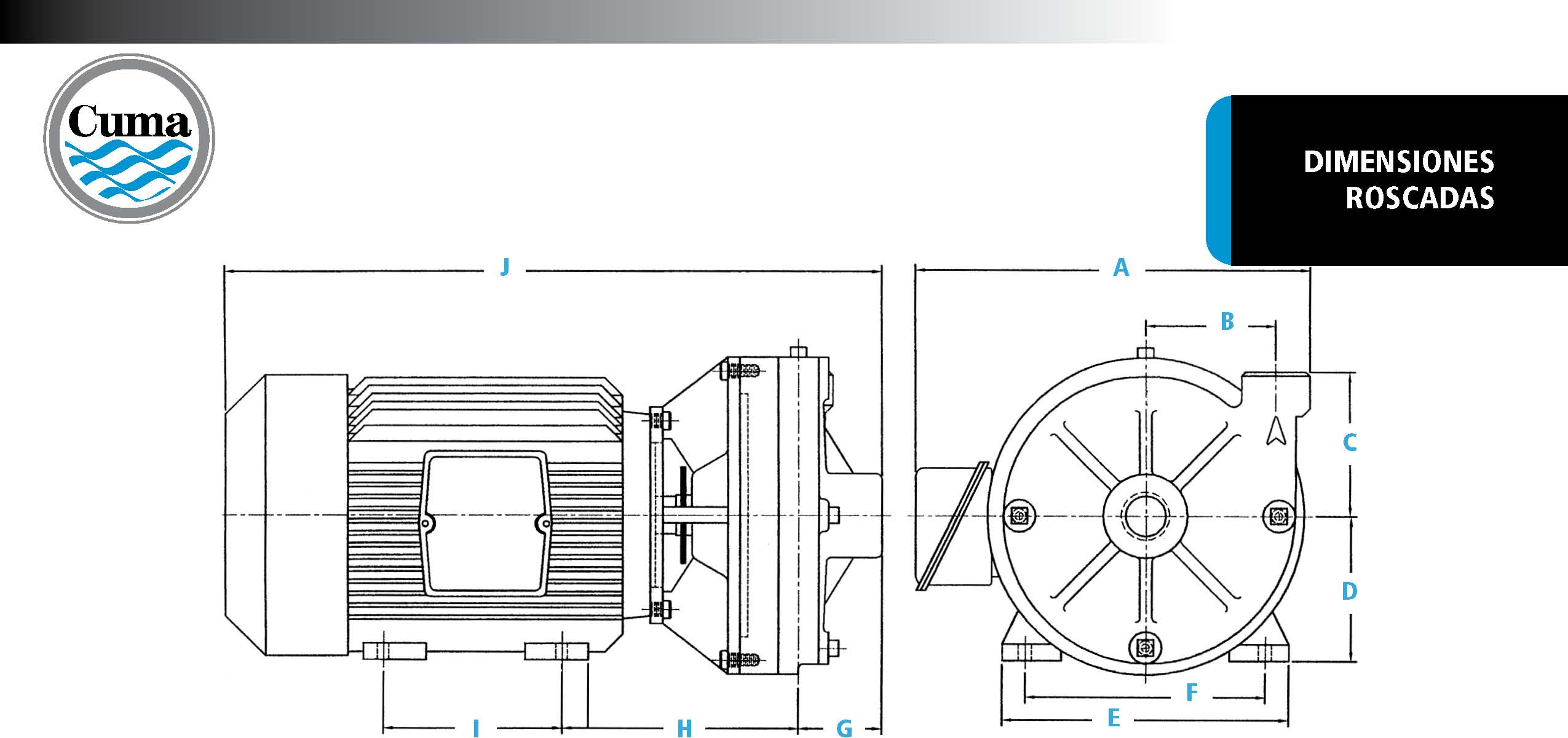

Figura de Dimensiones Bombas KL Roscadas

 DIMENSIONES, BOMBAS DE AGUA LÍNEA KL SUCCIÓN Y DESCARGA ROSCADAS  NPT

 Modelo    Código    Succión    Descarga    Armazón    A    B    C    D    E    F    G    H    I    J
 K1L-3-2    C11011H    1¼”    1”    182JM    12⅝   4⅝         8⅜      2⅝         20⅝
 K1L-5-2    C11011J    1¼”    1”    184JM    12⅝   4⅝         8⅜      2⅝         20⅝
 K1L-7½-2    C11011K    1¼”    1”    213JM    13⅜   4⅝               2⅝   9⅝      22⅝
 K1¼L1-4    C11112E    1½”    1¼”    143JM    11⅝                        4    16⅞
 K1¼L-2-4    C11112G    1½”    1¼”    145JM    11⅝                        5    16⅞
 K1¼L-3-2    C11111H    1½”    1¼”    182JM    13⅛            8⅜         7⅞      20⅞
 K1¼L-5-2    C11111J    1½”    1¼”    184JM    13⅛            8⅜         7⅞      20⅞
K1¼L-10-2    C11111K    1½”    1¼”    213JM    13¾                            22⅞
K1¼L-7½-2  C11111L    1½”    1¼”    215JM    13¾                         7    24⅜
 K1½L-1-4    C11212E    2”    1½”    143JM    11⅝   4⅜   6                6⅞   4    17¼
 K1½L-2-4    C11212G    2”    1½”    145JM    11⅝   4⅜   6                6⅞   5    17¼
 K1½L-5-2    C11211J    2”    1½”    184JM    13⅜   4⅜   6       8⅜               21⅜
 K1½L-7½-2    C11211K    2”    1½”    213JM    14⅛   4⅜   6                9⅝      23⅜
 K1½L-10-2    C11211L    2”    1½”    215JM    14¾    4⅜   6       10⅛         8⅜   7    24⅞
 K1½L-15-2  C11211M    2”    1½”    254JM    16    4⅜   6       11⅜   10       10       28⅝
 K2L-1-4    C11312E    2½”    2”    143JM    12    4⅜   5             3⅝   6⅞   4    17⅝
 K2L-2-4    C11312G    2½”    2”    145JM    12    4⅜   5             3⅝   6⅞   5    17⅝
 K2L-5-2    C11311J    2½”    2”    184JM    13⅜   4⅜   5       8⅜      3⅝         21⅝
 K2L-7½-2    C11311K    2½”    2”    213JM    10⅞   4⅜   5             3⅝   9⅝      23⅝
 K2L-10-2    C11311L    2½”    2”    215JM    14⅛   4⅜   5             3⅝   9⅝   7    25⅛
 K2L-15-2    C11311M    2½”    2”    254JM    16    4⅜   5       11⅜   10    3⅝   10       28⅞







Figura de Dimensiones Bombas KL Roscadas



 DIMENSIONES,BOMBAS DE AGUA LÍNEA KL SUCCIÓN Y DESCARGA BRIDADAS

 Modelo    Código    Succión    Descarga    Armazón    A    B    C    D    E    F    G    H    I    J
 K2½L-1-4    C11412F    3”    2½”    143JM    14¾    4⅞   6                6⅞   4    16¾
 K2½L-2-4    C11412G    3”    2½”    145JM    14¾    4⅞   6                6⅞   5    16¾
 K2½L-3-4    C11412H    3”    2½”    182JM    16⅛   4⅞   6       8⅜               20⅝
 K2½L-5-2    C11411J    3”    2½”    184JM    16⅛   4⅞   6       8⅜               20⅝
 K2½L-7½-2    C11411K    3”    2½”    213JM    16⅞   4⅞   6                9⅝      22⅞
 K2½L-10-2    C11411L    3”    2½”    215JM    16⅞   4⅞   6                9⅝   7    24⅜
 K2½L-15-2    C11411M    3”    2½”    254JM    18⅝   4⅞   6       11⅜   10       10       28⅝
 K2½L-20-2    C11411N    3”    2½”    256JM    18⅝   4⅞   6       11⅜   10       10    10    29⅞
 K3L-3-4    C11512H    4”    3”    182JM    16⅝            8⅜               21½
 K3L-5-4    C11512J    4”    3”    184JM    16⅝            8⅜               21½
 K3L-7½-2    C11511K    4”    3”    213JM    16⅞   4⅞                  9⅜      23⅝
 K3L-10-2    C11511L    4”    3”    215JM    16⅞   4⅞                  9⅜   7    25⅝
 K3L-15-2    C11511M    4”    3”    254JM    18½    4⅞         11⅜   10       10¼       28⅞
 K3L-20-2    C11511N    4”    3”    256JM    18½    4⅞         11⅜   10       10¼    10    30⅝
 K3L-25-2    C11511P    4”    3”    284JM    19⅜   4⅞      7    12⅞   11       10½       31⅝
 K3L-30-2    C11511Q    4”    3”    286JM    19⅜   4⅞      7    12⅞   11       10½    11    32⅝
 K3L-40-2    C11511R    4”    3”    324JM    24⅝   4⅞      8    15¾    12¼       11    12¼    34¼
 K4L-3-4    C11612H    5”    4”    182JM    17½       6⅝      8⅜      3    8⅜      21
 K4L-5-4    C11612J    5”    4”    184JM    17½       6⅝      8⅜      3    8⅜      21
 K4L-7½-4    C11612K    5”    4”    213JM    18¼       6⅝            3          24⅝
 K4L-10-2    C11611L    5”    4”    215JM    18¼       6⅝            3       7    24⅝
 K4L-15-2    C11611M    5”    4”    254JM    20       6⅝      11⅜   10    3    10⅛      28¼
 K4L-20-2    C11611N    5”    4”    256JM    20       6⅝      11⅜   10    3    10⅛   10    30⅛
 K4L-25-2    C11611P    5”    4”    284JM    20⅞      6⅝      11⅜   10    3    10⅜      30⅝
 K4L-30-2    C11611Q    5”    4”    286JM    20⅞      6⅝   7    12⅞   11    3    10⅜   11    32⅛
 K4L-40-2    C11611R    5”    4”    324JM    25½       6⅝   8    15¾    12½    3    10⅞   12½    33⅞
 K4L-50-2    C11611S    5”    4”    326JM    25½       6⅝   8    15¾    12½    3    10⅞   12    33⅞
 K4L-60-2    C11611T    5”    4”    364JM    26½       6⅝   9    17⅛   14    3    11½    12¼    35⅛
 K6L-10-4    C11712L    6”    6”    215JM    22⅞      8⅞            4⅜   10¼    7    27⅛
 K6L-15-4    C11712M    6”    6”    254JM    22⅞      8⅞      11⅜   9⅜   4⅜   10⅞      30⅞
 K6L-20-4    C11712N    6”    6”    256JM    22⅞      8⅞      11⅜   9⅜   4⅜   11⅛   10    30¼
 K6L-25-4    C11712P    6”    6”    284JM    24⅝      8⅞   7    12⅞   11    4⅜   11⅜      33⅛
 K6L-30-4    C11712Q    6”    6”    286JM    24⅝      8⅞   7    12⅞   11    4⅜   11⅜   11    33⅛
 K6L-40-4    C11712R    6”    6”    324JM    29¼       8⅞   8    15¾    12½    4⅜   11⅞   12¼    36⅜
 K6L-50-4    C11712S    6”    6”    236JM    29¼       8⅞   8    15¾    12½    4⅜   11⅞   12    36⅜
 K8L-20-6    C11817N    10”    8”    286TC    24¼    13½    14⅜   10¾    21½    11⅛      18¼    10    42⅝
 K8L-25-6    C11817P    10”    8”    324TC    24¼    13½    14⅜   10¾    21½    11⅛      19⅞   10½    46¾
 K8L-30-4    C11812Q    10”    8”    286TC    24¼    13½    14⅜   10¾    21½    11⅛      18½    10    42⅝
 K8L-40-4    C11812R    10”    8”    324TC    24¼    13½    14⅜   10¾    21½    11⅛      19⅞   10½    46¾
 K8L-50-4    C11812S    10”    8”    326TC    24¼    13½    14⅜   10¾    21½    11⅛      20¾    10½    46⅜
 K8L-60-4    C11812T    10”    8”    364TC
 K8L-75-4    C11812U    10”    8”    365TC    24¼    13½    14⅜   10¾    21½    11⅛      20¾    10½    46⅛
 K8L-100-4    C11812V    10”    8”    405TC
