Impulsores monocanal de bombas sumergibles

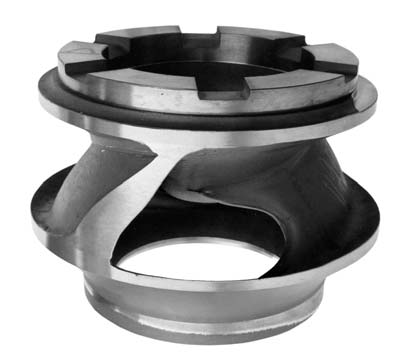

La figura 22 muestra un impulsor monocanal. El álabe sencillo está diseñado lo más largo posible para conseguir el rendimiento óptimo dentro de los límites fijados por el requisito de paso libre. El impulsor que tiene un solo sitio de paso del líquido de bombeo, garantiza unas buenas características inherentes contra atascos. La forma asimétrica exige que el impulsor incluya contrapesos integrados para el equilibrio. El rendimiento máx. alcanzable es del 70 - 75 %.

Impulsores de dos canales

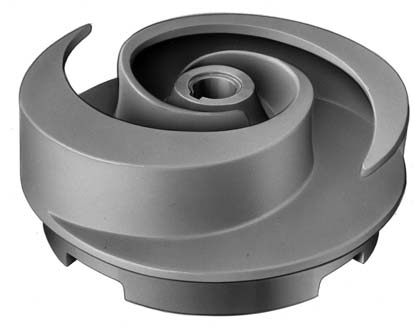

La figura 23 muestra un impulsor de dos canales. La dificultad inherente con impulsores de dos canales es que impurezas fibrosas largas pueden entrar en ambos canales y quedar atrapadas por los bordes delanteros del álabe, atascando la bomba. Esta situación puede mitigarse con un buen diseño del borde delantero del álabe, lo que sólo puede conseguirse mediante un trabajo de desarrollo en condiciones reales en estaciones de bombeo difíciles. Con un diseño correcto y un paso libre de al menos 100 mm, los impulsores de dos canales pueden diseñarse para manejar aguas residuales brutas sin atascos. El rendimiento máx. alcanzable es del 80 - 85% para impulsores de 2 canales.

Impulsores de tres y cuatro canales

En bombas sumergibles muy grandes pueden utilizarse impulsores de tres o cuatro canales y aún así tener un paso libre de al menos 100 mm y un impulsor con buenas características contra atascos. El diseño del borde delantero del álabe es también decisivo para estos impulsores. El rendimiento máx. alcanzable es del 82 - 86% para estos impulsores.

Impulsores Vortex

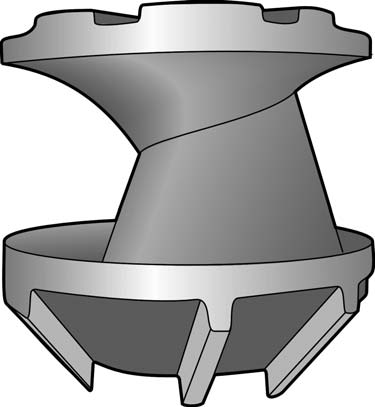

El principio del impulsor vortex es la formación de un fuerte remolino en la voluta abierta de la bomba. El bombeo de una bomba sumergible con impulsor vortex es por lo tanto indirecto, estando el impulsor fuera del caudal principal del líquido. Las bombas sumergibles de impulsor vortex tienen unas excelentes características inherentes contra atascos, y su funcionamiento es muy suave. La utilización de bombas sumergibles pequeñas de impulsor vortex para aguas residuales está aumentando considerablemente durante los últimos años gracias al mejor diseño y rendimiento. Se utilizan también como bombas de separación de arena en plantas de tratamiento de aguas residuales. La figura 24 muestra un impulsor vortex. El rendimiento máx. alcanzable es de aproximadamente de un 50% para impulsores vortex. Es importante recordar que el rendimiento de bombas vortex a caudales de 3 -15 l/s es casi igual al de bombas monocanal

Impulsores para bombas sumergibles trituradoras

Se han desarrollado bombas sumergibles trituradoras para instalaciones con cantidades muy pequeñas de aguas residuales. Aplicaciones típicas son estaciones de bombeo para casas unifamiliares, pequeñas explotaciones o zonas de camping. El caudal necesario es muy pequeño, a veces menos de 1 l/s, pero la altura total puede ser grande debido a tuberías de impulsión largas y estrechas. El caudal de una bomba sumergible trituradora es típicamente de 1–5 l/s, con alturas hasta 50 m.

En las bombas sumergibles trituradoras los sólidos son desmenuzados en pequeños trozos de unos 10 mm, lo que permite utilizar tuberías de impulsión de pequeñas dimensiones, normalmente DN 40 – DN 80. Para caudales muy pequeños de estaciones de bombeo individuales pueden utilizarse tuberías incluso más pequeñas, con el fin de conseguir una velocidad del caudal de al menos 0,5 m/s. Las bombas sumergibles trituradoras no deben utilizarse para aguas residuales que contengan arena, ya que la unidad de corte es muy sensible al desgaste. Cuando se plantea su utilización para instalaciones grandes con varios edificios, se recomienda hacer siempre una comparación técnica y económica con una solución basada en bombas convencionales. Una unidad de corte con cuchillas afiladas se instala por fuera del impulsor. La unidad de corte es de acero inoxidable endurecido.

Hélices para bomba sumergible  de flujo axial

Muchos fabricantes de bombas han desarrollado bombas sumergibles axiales que montan motores sumergibles de bombas de aguas residuales. El diseño incorpora álabes de bordes posteriores fijos que transforman el movimiento giratorio del agua en energía de presión, aumentando el rendimiento de la bomba. Las bombas sumergibles de hélice se instalan normalmente en columna.

Se utilizan para aguas pluviales y bombeo de aguas de inundaciones, drenaje, riego y bombeo de aguas brutas, así como bombeo de efluentes en plantas de tratamiento de agua. No son adecuadas para aguas sin tratar debido al riesgo de atascos. Las bombas sumergibles de hélice pequeñas y de tamaño medio no son adecuadas para el bombeo de circulación interna en plantas de tratamiento de aguas residuales, por ejemplo reflujo de lodos, ya que pueden atascarse y amarrarse debido a las fibras que hay en estos líquidos. El rendimiento máximo alcanzable para bombas sumergibles de hélice es del 75 - 85%.

Parte de la gama  de caudal y carga está cubierta por bombas sumergibles de impulsor de canal para instalación en columna, que pueden ser la elección más adecuada para muchas aplicaciones. La elección final entre las distintas bombas debe basarse en el punto de trabajo deseado y la aplicación. Cuando se trata de procesos de selección para proyectos difíciles debe consultarse con el fabricante de bombas.
